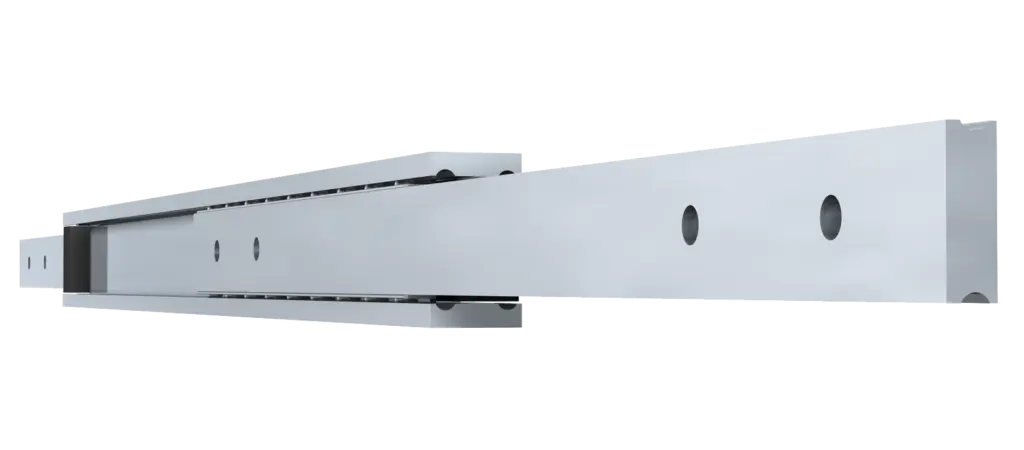

TR-4024 SUPREME
Bilex-Doppel-T-Design mit Zweirichtungs-Auszug aus Aluminium (6082-T6)
Mehr als
ein Produkt!
Unser Ansatz ergänzt unsere Produkte.
Arbeiten Sie mit uns zusammen und erleben Sie einen zuverlässigen Partner, der an Ihrer Seite steht und bei jedem Schritt mitdenkt.
Einheit
Teleskopschiene im Doppel-T-Design mit Zweirichtungs-Auszug, aus Aluminium gefertigt. Geeignet für Schwerlastanwendungen sowie raue, feuchte oder Außenumgebungen. Tragfähigkeit bis zu 125 kg/275,6 lbs.
Spezifikationen
Tragfähigkeit
65 - 125 kg 143 - 276 lbs
65 - 125 kg 143 - 276 lbs
Höhe
40 mm 1.57 in
40 mm 1.57 in
Einbaubreite
24 mm 0.94 in
24 mm 0.94 in
Fixierung (Schrankseite)
Metall
M8
Holz
-
Fixierung (Schubladenseite)
Metall
M8
Holz
-
Technische Informationen
Artikelnummer
Länge
Länge
Auszugsweg
Tragfähigkeit
13840S017B
200 mm
7.87 in
200 mm
7.87 in
85 kg
187 lbs
13840S027B
250 mm
9.84 in
250 mm
9.84 in
90 kg
198 lbs
13840S037B
300 mm
11.81 in
300 mm
11.81 in
95 kg
209 lbs
13840S047B
350 mm
13.78 in
350 mm
13.78 in
100 kg
220 lbs
13840S057B
400 mm
15.75 in
400 mm
15.75 in
105 kg
231 lbs
13840S067B
450 mm
17.72 in
450 mm
17.72 in
110 kg
243 lbs
13840S077B
500 mm
19.69 in
500 mm
19.69 in
115 kg
254 lbs
13840S087B
550 mm
21.65 in
550 mm
21.65 in
120 kg
265 lbs
13840S097B
600 mm
23.62 in
600 mm
23.62 in
125 kg
276 lbs
13840S107B
650 mm
25.59 in
650 mm
25.59 in
120 kg
265 lbs
13840S117B
700 mm
27.56 in
700 mm
27.56 in
115 kg
254 lbs
13840S127B
750 mm
29.53 in
750 mm
29.53 in
110 kg
243 lbs
13840S137B
800 mm
31.5 in
800 mm
31.5 in
105 kg
231 lbs
13840S147B
850 mm
33.46 in
850 mm
33.46 in
100 kg
220 lbs
13840S157B
900 mm
35.43 in
900 mm
35.43 in
95 kg
209 lbs
13840S167B
950 mm
37.4 in
950 mm
37.4 in
90 kg
198 lbs
13840S177B
1000 mm
39.37 in
1000 mm
39.37 in
85 kg
187 lbs
13840S187B
1050 mm
41.34 in
1050 mm
41.34 in
80 kg
176 lbs
13840S197B
1100 mm
43.31 in
1100 mm
43.31 in
75 kg
165 lbs
13840S207B
1150 mm
45.28 in
1150 mm
45.28 in
70 kg
154 lbs
13840S217B
1200 mm
47.24 in
1200 mm
47.24 in
65 kg
143 lbs
Mehr als ein Produkt
Unser Ansatz ergänzt unsere Produkte.
Arbeiten Sie mit uns zusammen und erleben Sie einen zuverlässigen Partner, der an Ihrer Seite steht und bei jedem Schritt mitdenkt.
Befestigungsmöglichkeiten
Gewindelöcher
