Einheit

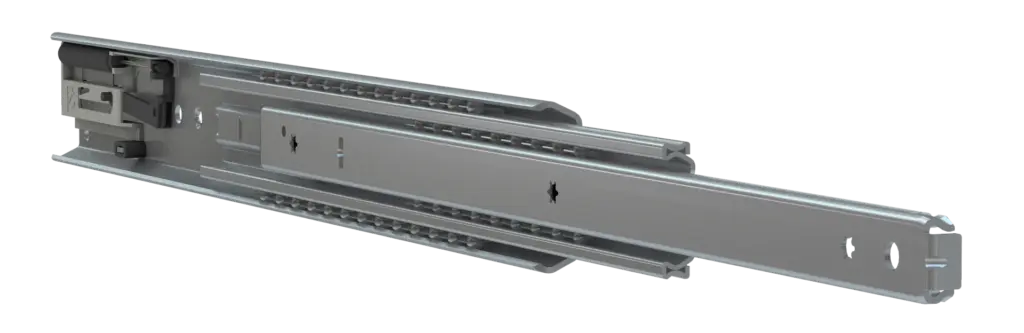

Vollauszugs-Teleskopschiene mit Kugellager sowie integriertem Soft-Close-Dämpfungs-Funktion. Unterstützt Lasten bis zu 75 kg/165,3 lbs. und ist Teil unserer Schwerlast-Schienenreihe. Perfekt für Küchenmöbel, kann aber auch für professionelle Lagerung, Büromöbel und Ladeneinrichtungen verwendet werden.
Spezifikationen
Tragfähigkeit
65 - 75 kg 143 - 165 lbs
65 - 75 kg 143 - 165 lbs

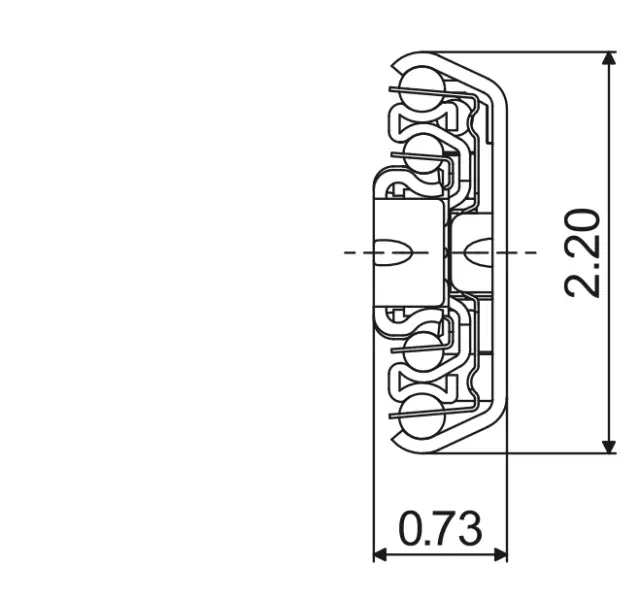

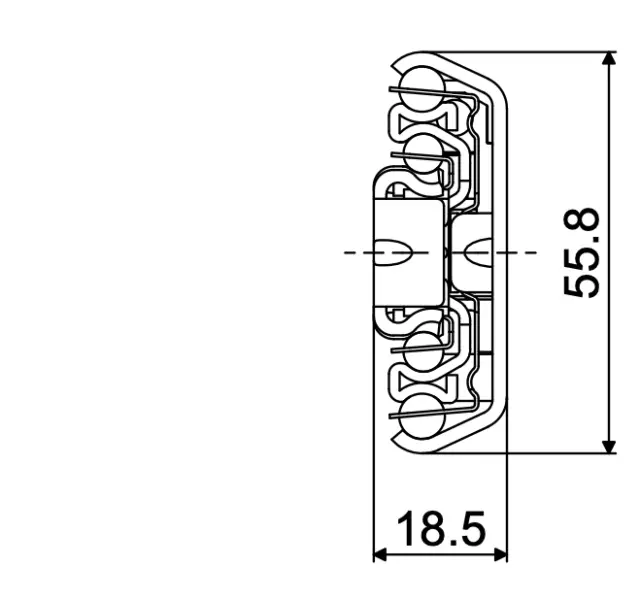

Höhe
55.8 mm 2.2 in
55.8 mm 2.2 in
Einbaubreite
18.5 mm 0.73 in
18.5 mm 0.73 in
Fixierung (Schrankseite)
Metall
M5 / DIN 965 / ISO 7046
M5 / DIN 7500
M5 / DIN 7991 / ISO 10462
Holz
5.0 / DIN 7997
Fixierung (Schubladenseite)
Metall
M4 / DIN 965 / ISO 7046
M4 / DIN 7500
M4 / DIN 7991 / ISO 10462
Holz
4.0 / 4.5 / DIN 7997
Technische Informationen
Artikelnummer
Länge
Länge
Auszugsweg
Tragfähigkeit
Download
112S82F
350 mm
13.78 in
335 mm
13.19 in
65 kg
143 lbs
STEP-Dateien
Zeichnung (metrisch)
Zeichnung (imperial)
112S83F
400 mm
15.75 in
400 mm
15.75 in
75 kg
165 lbs
STEP-Dateien
Zeichnung (metrisch)
Zeichnung (imperial)
112S84F
450 mm
17.72 in
451 mm
17.76 in
75 kg
165 lbs
STEP-Dateien
Zeichnung (metrisch)
Zeichnung (imperial)
112S85F
500 mm
19.69 in
506 mm
19.92 in
75 kg
165 lbs
STEP-Dateien
Zeichnung (metrisch)
Zeichnung (imperial)
112S86F
550 mm
21.65 in
555 mm
21.85 in
75 kg
165 lbs
STEP-Dateien
Zeichnung (metrisch)
Zeichnung (imperial)
112S87F
600 mm
23.62 in
609 mm
23.98 in
75 kg
165 lbs
STEP-Dateien
Zeichnung (metrisch)
Zeichnung (imperial)
112S88F
700 mm
27.56 in
697 mm
27.44 in
75 kg
165 lbs
STEP-Dateien
Zeichnung (metrisch)
Zeichnung (imperial)
