TR-7032 SUPREME

Design a doppia T in alluminio (6082-T6)

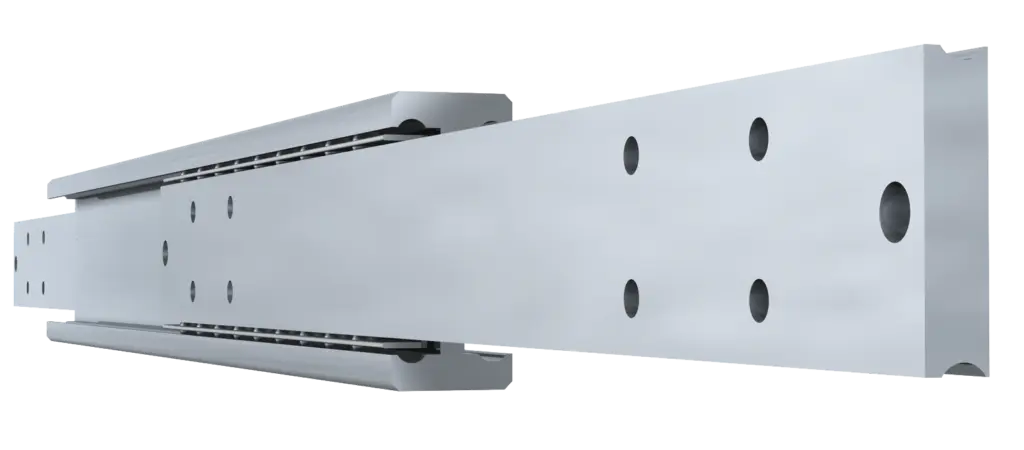

T 7032 SUPREME double T design in aluminum 6082 T6
Unità

Guida in alluminio a profilo pieno con design a doppia T, ideale per applicazioni in ambito industriale, costruzione di macchinari, settore ferroviario, veicoli speciali e automotive. Questa guida con design a doppia T ha una capacità di carico massima di 330 kg (727,5 lbs).

Specifiche

Telescopic slide - Cross section - TR - 7032 SUPREME DOUBLE T-DESIGN IN ALUMINUM (6082-T6) Telescopic slide - Cross section - TR - 7032 SUPREME DOUBLE T-DESIGN IN ALUMINUM (6082-T6)
Capacità di carico
210 - 330 kg 463 - 728 lbs
Altezza
70 mm 2.76 in
Larghezza
32 mm 1.26 in
Fissaggio (lato armadio)
Metallo
M8
M10
Legno
-
Fissaggio (lato cassetto)
Metallo
M8
M10
Legno
-
Download
metric_Datasheet 13870 Sxx imperial_Datasheet 13870 Sxx

Informazioni tecniche

Numero articolo
Lunghezza Lunghezza
Corsa
Portata
13870S017
200 mm
7.87 in
200 mm
7.87 in
240 kg
529 lbs
13870S027
250 mm
9.84 in
250 mm
9.84 in
250 kg
551 lbs
13870S037
300 mm
11.81 in
300 mm
11.81 in
260 kg
573 lbs
13870S047
350 mm
13.78 in
350 mm
13.78 in
270 kg
595 lbs
13870S057
400 mm
15.75 in
400 mm
15.75 in
280 kg
617 lbs
13870S067
450 mm
17.72 in
450 mm
17.72 in
290 kg
639 lbs
13870S077
500 mm
19.69 in
500 mm
19.69 in
300 kg
661 lbs
13870S087
550 mm
21.65 in
550 mm
21.65 in
315 kg
694 lbs
13870S097
600 mm
23.62 in
600 mm
23.62 in
330 kg
728 lbs
13870S107
650 mm
25.59 in
650 mm
25.59 in
320 kg
705 lbs
13870S117
700 mm
27.56 in
700 mm
27.56 in
310 kg
683 lbs
13870S127
750 mm
29.53 in
750 mm
29.53 in
300 kg
661 lbs
13870S137
800 mm
31.5 in
800 mm
31.5 in
290 kg
639 lbs
13870S147
850 mm
33.46 in
850 mm
33.46 in
280 kg
617 lbs
13870S157
900 mm
35.43 in
900 mm
35.43 in
270 kg
595 lbs
13870S167
950 mm
37.4 in
950 mm
37.4 in
260 kg
573 lbs
13870S177
1000 mm
39.37 in
1000 mm
39.37 in
250 kg
551 lbs
13870S187
1050 mm
41.34 in
1050 mm
41.34 in
240 kg
529 lbs
13870S197
1100 mm
43.31 in
1100 mm
43.31 in
230 kg
507 lbs
13870S207
1150 mm
45.28 in
1150 mm
45.28 in
220 kg
485 lbs
13870S217
1200 mm
47.24 in
1200 mm
47.24 in
210 kg
463 lbs

Più di un prodotto

Il nostro approccio si integra perfettamente con i nostri prodotti. Collabora con noi e troverai un partner affidabile che lavora al tuo fianco, ragionando insieme a te in ogni fase del percorso!

Co-creazione
Qualitá
Sostenibilitá
Fabbrica del futuro

Fissaggi

Fori filettati

I fori filettati offrono una soluzione di fissaggio integrata, permettendo alla guida telescopica di essere montata saldamente utilizzando viti. Questo garantisce un allineamento preciso e un attacco stabile alla struttura circostante o alla superficie di montaggio.
